Общие сведения
Ультразвуковые диспергаторы серии УЗД предназначены для диспергирования, эмульгирования, интенсификации растворения и других физико-химических процессов; очистки и обезжиривания изделий точной механики, оптики, посуды, медицинских инструментов, ювелирных изделий, элементов одежды и т. д.; экстрагирования лекарственных веществ из сырья растительного и животного происхождения без его нагрева; препарирования объектов из кристаллических, порошкообразных, волокнистых и других веществ и нанесения их на пленку-подложку при электронно-микроскопическом методе исследования в биологии, химии, медицине, минералогии, металловедении и других областях науки и техники; бактерицидной (предстерилизационной) обработки жидкости и погруженных в нее предметов; экспериментальных работ по изучению воздействия ультразвука на различные процессы.
Ультразвуковые диспергаторы могут применяться в автомобильной, авиационной, электронной, часовой, ювелирной, фармакологической, приборостроительной, металлургической, электротехнической и других отраслях промышленности, а также в археологии, медицине и сельском хозяйстве. Они обладают рядом преимуществ по сравнению с традиционными методами и позволяют: свести к минимуму применение ручного труда; сократить время таких процессов, как экстракция, диспергирование, очистка, химические реакции; производить очистку и обезжиривание без применения органических растворителей; очищать труднодоступные участки изделий и удалять все виды загрязнений.
Структура условного обозначения
УЗД-Х Х/22 УХЛ4:
УЗД - ультразвуковой диспергатор;
Х - номер модификации;
Х - электрическая мощность, подводимая к излучателю, кВт;
22 - рабочая частота, кГц;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Температура окружающего воздуха от 10 до 35°С.
Относительная влажность воздуха до 80% при температуре 25°С.
Окружающая среда, не содержащая паров кислот, щелочей и токопроводящей пыли, вызывающих коррозию металлических частей и разрушающих электрическую изоляцию.
Условия безопасности работы диспергатора должны быть обеспечены предприятием-потребителем в соответствии с действующими "Правилами техники безопасности при эксплуатации электроустановок потребителей".
Технические характеристики
Основные технические данные приведены в таблице.
Наименование параметра | Значение параметра для диспергаторов типов | |||||
УЗД1-0,063/22 | УЗД1-0,1/22 | УЗД1-0,4/22 | УЗД1-1,0/22 | УЗД1-1,6/22 | УЗД1-4,0/22 | |
Мощность, подводимая к излучателю, кВт | 0,063 | 0,1 | 0,4 | 1,0 | 1,6 | 4,0 |
Мощность, потребляемая от сети, В·А, не более | 100 | 120 | 850 | 2000 | 3200 | 7600 |
Напряжение питающей сети, В | 220 | 220/380 | ||||
Частота тока, Гц | 50 | |||||
Рабочая частота, кГц | 22 | |||||
0,5 | 3 | 5 | 8 | 15 |
Гарантийный срок - 1 год со дня ввода диспергатора в эксплуатацию. Гарантия распространяется на оборудование при соблюдении потребителем условий эксплуатации.
Ультразвуковой диспергатор (рис. 1-6) состоит из ультразвукового транзисторного генератора и колебательной системы, выполненной на базе либо пьезокерамического преобразователя (УЗД1-0,063/22, УЗД1-0,1/22), либо магнитострикционного (УЗД1-0,4/22, УЗД1-1,0/22, УЗД1-1,6/22).

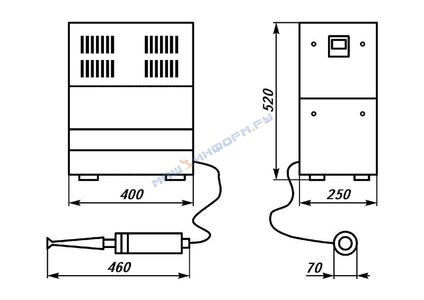

Общий вид и габаритные размеры ультразвукового диспергатора УЗД1-0,063/22
Общий вид и габаритные размеры ультразвукового диспергатора УЗД1-0,1/22
Общий вид и габаритные размеры ультразвукового диспергатора УЗД-0,4/22
Общий вид и габаритные размеры ультразвукового диспергатора УЗД1-1,0/22
Общий вид и габаритные размеры ультразвукового диспергатора УЗД1-1,6/22
Общий вид и габаритные размеры ульразвукового диспергатора УЗД1-4,0/22
Принцип работы для всех диспергаторов одинаков. Установив колебательную систему на штативе или удерживая в руке, погружают выходной конец ее излучающего волновода в обрабатываемую жидкость.
При включении сетевого выключателя питающее напряжение поступит на ультразвуковой генератор, который преобразует электрическую энергию промышленной частоты в энергию ультразвуковой частоты. Колебательная система, в свою очередь, преобразует эту энергию в механическую и передает ее посредством излучающего волновода в жидкость. Механическая энергия, распространяющаяся в жидкой среде, вызывает в последней кавитационноый процесс, сопровождающийся образованием и "захлопыванием" кавитационных пузырьков, а также интенсивных потоков жидкости, что в свою очередь обеспечивает эффективное перемешивание технологической среды.
По желанию заказчика ультразвуковые диспергаторы могут укомплектовываться системой автономного водяного охлаждения и штативом. В комплект поставки входят: ультразвуковой генератор, колебательная система, комплект ЗИП, комплект эксплуатационной документации.
